Tá fadhb ag stáisiún hidreachumhachta ar abhainn throm-an chuid is mó de na hinnealtóirí cóireála uisce nach bhfeiceann riamh: iompraíonn an t-uisce fuaraithe do na haonaid ghineadóra tuirbín an oiread sin gainimh agus féar go clogann sé na fuaraitheoirí soladach. Ardaíonn teocht an choil stator. Bearings róthéamh. Turaistear an t-aonad as líne - ní mar gheall ar locht meicniúil, ach toisc gur iompaigh an t-uisce atá ceaptha chun é a fhuarú ina sciodar scríobach. Ag Stáisiún Hidreachumhachta Bapanxia, thug trí aonad tógtha 36,000 kW sa tSualainnis aghaidh ar an mbagairt chruinn seo gach séasúr tuilte. Sa bhliain 1975, chuir an stáisiún socraitheoir feadán claonta cíor mheala. Thar an chéad cheann eile13 séasúr tuile- seacht mí sa bhliain, Aibreán go Deireadh Fómhair - níor cailleadh aonad amháin mar gheall ar theip ar an gcóras fuaraithe.
AN FHADHB UISCE Fuaraithe NÍ FÉIDIR AON Caidéal A RÉITIGH
Tá géarchéim shéasúrach os comhair stáisiúin hidreachumhachta ar aibhneacha a bhfuil ualaí troma dríodair iontu. Le linn séasúir tuilte, iompraíonn uisce taiscumair tiúchain gainimh nach bhféadfaí a shamhlú i monarcha cóireála uisce cathrach. Má thógtar an t-uisce seo díreach ó os comhair an damba le haghaidh fuaraithe aonaid, pacálann gaineamh agus smionagar plandaí na feadáin fhuaraithe go docht. Is éard atá i gceist leis an mbac meicniúil agus tá sé thar a bheith deacair na fuaraitheoirí a ghlanadh agus a dhreidireacht, tógann sé am, agus déanann sé dochar do threalamh go minic. Téann roinnt stáisiún i muinín oibriú malartach agus droim ar ais an chórais fuaraithe chun na feadáin a shruthlú, ach ní chabhraíonn sé seo ach go páirteach: ní féidir leis an bac a ghlanadh go hiomlán, agus luasann aisiompuithe leanúnacha caitheamh ar na píopaí níos fuaire iad féin.
Bhí dianriachtanais cháilíochta uisce ag na hEilvéise-a rinne na fuaraitheoirí ag Bapanxia. Bhí gá le réiteach dríodraithe - ceann a d'fhéadfadh láimhseáilTiúchan dríodair insilteach 20 kg/m³le linn buaiceanna tuilte agus fós go leor uisce glan a sheachadadh chun trí aonad 36 MW a fhuarú.
AN DÓIGH A DHÉANANN Feadáin meala CAD NÍ FÉIDIR LE UAIR OSCAILTE
Dearadh an socraitheoir feadáin chlaonta meala ar thrí phrionsabal díorthaithe ó theoiric dríodraithe ciseal éadomhain:
Prionsabal 1 - Iolrú achair.Is feidhm d'achar dromchla uisce é dríodrú. Má chuirtear feadáin chlaonta meala leis méadaítear an limistéar socraithe éifeachtach tríiomad uairi gcomparáid le umar oscailte den lorg céanna. Ciallaíonn limistéar níos mó scaradh níos tapúla.
Prionsabal 2 - Cobhsú sreabhadh laminach.Tá imlíne fhliuchaithe thar a bheith mór ag uisce a shreabhann trí na cealla meala, rud a laghdaíonn an ga hiodrálach go mór. Titeann sé seo an uimhir Reynolds, ag cobhsú an sreabhadh isteach i réimeas laminar. Scarann an dríodar agus an t-uisce go glan - gan aon suaiteacht chun cáithníní a choinneáil ar fionraí.
Prionsabal 3 - Sloda-socrú ciseal.Laistigh de na feadáin chlaonta, socraíonn an dríodar i-mód ciseal sloda. Ní hamháin go ngiorraíonn sé seo an t-achar agus an t-am socraithe ach freisin méadaíonn sé an dromchla socraithe éifeachtach, rud a chuireann le héifeachtacht iomlán. Léiríodh i dtástálacha múnla ar scála 1:1 gur 20 kg/m³ an tiúchan dríodair a raibh tionchar ag an dearadh air agus luchtú dromchla de3–5 m³/m²·h, shroich an ráta a bhaint dríodair92–98%, agus gan ach 3% de cháithníní eisilteach níos mó ná 0.025 mm - an méid ríthábhachtach ag a dtosaíonn clogáil níos fuaire.
AN CÓRAS: Ó IONTAOBH DAM GO CHEADER UISCE Fuarú
Tógadh iontógáil uisce tiomnaithe os comhair an damba, le calafoirt uachtaracha agus íochtaracha ag feidhmiú mar chúltacaí frithpháirteacha. Tá raca bruscar seasta ag gach calafort; trasnaíonn raca bruscair inaistrithe coitianta ag an tosach ionghabhála fiailí agus smionagar uisceach níos mó. Tarraingítear uisce trí phíobán ceannteidil ar thaobh in aghaidh an tsrutha den teach caidéil agus roinntear é ina cheithre líne, á chothú ag ceithreCaidéil lártheifeacha 12Sh-19(gach ceathrar ag tacú lena chéile). Soláthraíonn strainer uathoibríoch roimh gach caidéal scagaire deiridh le haghaidh smionagar fíneáil sula dtéann an t-uisce isteach san umar dríodraithe.
Laistigh den umar -18 m trastomhas, airde 18 m, saorchlár 0.3 m- ardaíonn an t-uisce trí umar dáileacháin ag treoluas asraonta 50 mm/s. Is bog é an treoluas aníos ag an dromchla uisce0.2–0.8 mm/s. Tar éis dul trí na feadáin meala, soiléirítear arduithe uisce agus bailítear é trí oscailtí taobh ar ocht n-umar bailiúcháin gearra gathacha (féach Fíor 1), a chothaíonn isteach i umar bailiúcháin annúil timpeall imlíne an umair. Ón áit sin, seachadann píopa asraon φ500 mm an t-uisce cóireáilte chuig an gceanntásc uisce fuaraithe a fhreastalaíonn ar gach aonad. Scaoileann an t-uisce fuaraithe a úsáidtear go hiomlán isteach sa ráille earr.

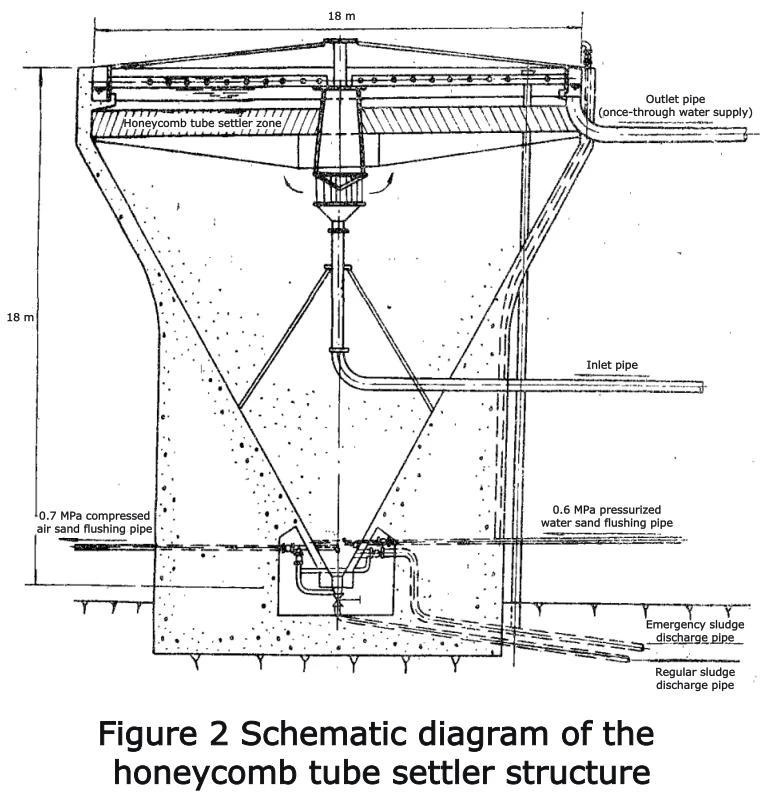

Titeann dríodar socraithe isteach aHopper cónúil 60 céimag bun an umair agus scaoiltear chuig an tailrace é trí phíobán sloda. Taispeántar struchtúr an umar i bhFíor 2.
SONRAÍOCHTA NA HONEYCOMB - AGUS AN Uasghrádú ÁBHAR
Is heicseagán rialta iad na cealla meala le aTrastomhas ciorcail inscríofa 50 mm. Tá gach modúl feadán1 m ar fad, claonta ag 60 céim, ag tabhairt airde ingearach 0.866 m. Cuirtear na feadáin le chéile i 1 × 0.5 × 0.5 m aonad dronuilleogach cíor meala.
An suiteáil bhunaidh 1975 a úsáideadhmeala páipéir- 80 g Páipéar kraft Jiamusi tumtha i roisín feanólach agus teas-leasaithe. Costas na meala páipéir40,000 yuan. D'oibrigh sé, ach bhí an t-ábhar teorainneacha soiléire: neart lag agus toughness, agus sé in aois. Tar éis ceithre bliana oibríochta, i1979, cuireadh an honeycomb páipéir in ionadhoneycomb alúmanaimar chostas de120,000 yuan- trí oiread an phraghais, ach i bhfad níos marthanaí. Tar éis naoi mbliana d'oibríocht ina dhiaidh sin, níor léirigh an t-alúmanam ach beagán creimeadh dromchla agus d'fhan sé slán ó thaobh struchtúir de.
An umar coincréite féin ag teastáil1,400 m³ de choincréit, 50 tonna de atreisiú cruach, agus costas160,000 yuan. San iomlán - umar, honeycomb páipéir, agus níos déanaí alúmanam uasghrádú - bhí an infheistíocht iomlán 320,000 yuan. Maidir le córas a chosnódh trí -ghineadóir tuirbín 36 MW ar feadh breis agus deich mbliana, bhí sé seo measartha.
| Paraiméadar Dearaidh | Luach Dearaidh | Coinníoll Oibriúcháin Iarbhír |
| Trastomhas umar × airde | 18 m × 18 m | Umar singil (dhá cheann pleanáilte) |
| Réimse socraithe in aghaidh an umair | 254.5 m² | 508 m² ag teastáil (2 umar) |
| Luchtú dromchla | 3–5 m³/m²·h | ~5 m³/m²·h (umar singil) |
| Trastomhas cille feadán | 50 mm (ciorcal inscríofa) | Cíor mheala heicseagánach |
| Fad feadán / claonta | 1 m / 60 céim | Airde ingearach 0.866 m |
| Ábhar (bunaidh → uasghrádú) | Páipéar (roisín feanólach) | Alúmanam (ó 1979) |
FEIDHMÍOCHT RÉIMSE: 83 SAMPLAÍ THAR 4 BLIAIN
Idir 1977 agus 1980, bhailigh an gléasra agus an stáisiún monatóireachta limistéar taiscumar83 sampla uisce péireáilteag an inlet agus asraon umar, anailís a dhéanamh ar an dá tiúchan dríodair agus dáileadh méid na gcáithníní. Insíonn na torthaí scéal comhsheasmhach:
1.Dríodar garbh (d > 0.025 mm) socraithe go maith. An t-eisilteach amháin atá ann10–15%de na cáithníní garbha atá i láthair san insilteach - ráta ard bainte don chodán is cúis le clogáil iarbhír.
2.Bhí meánmhéid na gcáithníní san eisilteach níos lú go seasta ná mar a bhí san eisilteach. Bhí an t-umar ag déanamh go díreach mar a bhí sé deartha le déanamh: na cáithníní níos mó a bhaint go roghnach.
3.Mhéadaigh céatadán na dríodair le d < 0.025 mm san eisilteach, agus tháinig laghdú - ar an gcéatadán le d > 0.025 mm, rud a dheimhnigh baint roghnaitheach an chodáin gharbh fhadhbaigh.
4.Feabhsaíodh éifeachtúlacht bhaint dríodair le tiúchan an insilteach. Ag an insiltí dearaidh de 20 kg/m³, sáraíodh an bhaint iomlán65%.
Tábla 1: Éifeachtúlacht bainte de réir mhéid na gcáithníní (d > teorainn 0.025 mm)
| Méid na gcáithníní ar mó é ná d > 0.025 mm (mar % de na tomhais iomlána) | Céatadán na dtomhas a chomhlíonann an coinníoll seo | Éifeachtúlacht bhaint dríodair |
| 15% | 100% | 78% |
| 25% | 71% | 65% |
| 50% | 43% | 33% |
Deimhníonn an tábla go bhfuil éifeachtacht bhaint an codán garbh (d> 0.025 mm) láidir, agus téann an codán mín (d < 0.025 mm) trí - níos éasca, rud atá inghlactha, toisc gurb iad na cáithníní garbh is cúis le clogáil níos fuaire.
Tábla 2: Ráta iompair dríodair agus éifeachtúlacht bainte (sonraí tomhaiste 1980)
| Tréimhse tomhais | Ráta iompair ionraoin (kg/h) | Inlet meánlíon. conc. (kg/m³) | Ráta iompair asraonta (kg/h) | Asraon meánlíon. conc. (kg/m³) | Ráta bainte |
| Iúil 4 00:00 – Iúil 6 08:00 | 7,500 | 3.72 | 2,497 | 1.96 | 67% |
| Iúil 13 00:00 – Iúil 13 12:00 | 7,338 | 3.64 | 3,069 | 2.41 | 58% |
| Lúnasa 2 17:00 – Lúnasa 3 00:00 | 20,906 | 9.52 | 6,318 | 6.70 | 70% |
Léiríonn na trí thréimhse tomhais go léir rátaí bainte os cionn 50%, leis an ráta is airde -70%- ag an am céanna leis an tiúchan is airde instiúrtha (meán 9.52 kg/m³). Deimhníonn sé seo an treocht:dá shalach an t-uisce ag teacht isteach, is amhlaidh is éifeachtaí a bhainfidh an socraitheoir an dríodar- go díreach an t-iompar a theastaíonn le linn buaic an tséasúir tuilte.
CÉN FÁTH AR THÁILL NA SONRAÍ RÉIMSE AGHAIDH AR AN MODÚL - AGUS CÉN FÁTH NACH BHFUIL ÁBHAR AGAT
Bhí tuartha sna tástálacha samhla go mbainfí 92-98% díobh nuair a bhí an dearadh á luchtú. Léirigh na sonraí allamuigh 58-70%. Míníonn trí thoisc an bhearna:
1. Oibríocht umar amháin in aghaidh dearadh dhá umar.Bhí 1,280 m³/h d'uisce fuaraithe ag teastáil ón stáisiún. Iarradh an ríomh dearaidh - bunaithe ar an achar dríodraithe riachtanach 427 m² -dhá umar(gach 254.5 m²). Mar gheall ar shrianta suímh, níor tógadh ach ceann amháin. Rith an umar aonair go leanúnach os cionn a luchtú dromchla dearaidh. Bhí an t-am coinneála taobh istigh de na feadáin meala níos giorra ná mar a glacadh leis an múnla, agus d'fhulaing éifeachtacht dríodraithe dá réir sin.
2. Níos ísle-ná-tiúchana insilteach dearaidh.Thar 13 bliana d'oibriú, níor tharla ach meántiúchan laethúil dríodair de 20 kg/m³dhá nó trí lá in aghaidh na bliana- agus i roinnt blianta, ní ar chor ar bith. Chaith an umar an chuid is mó dá shaol ag oibriú go maith faoi bhun an luchtú tionchair deartha. Níor urscaoileadh sloda freisin ag an méid dearaidh, rud a chuir isteach ar éifeachtúlacht a thuilleadh.
3. Teorainneacha samplála.Admhaíodh nach leor an mhodheolaíocht tástála - lena n-áirítear líon na samplaí, láithreacha samplála, agus ionadaíochas na sonraí - le haghaidh meastóireachta feidhmíochta cinntitheach. Is dócha gur meastachán coimeádach é an 58-70% tomhaiste.
Agus fós, in ainneoin umar amháin a rith inar sonraíodh dhá cheann, chuir an córas an méid a bhí tábhachtach i gcrích:náid múchadh éigean mar gheall ar theip ar an gcóras fuaraithe i 13 séasúr tuilte. When combined with alternating forward-reverse cooling system operation, no severe wear or clogging was found in cooler end covers or pipes during inspections. The honeycomb settler did not need to achieve 98% removal to succeed - it only needed to remove enough of the >Codán 0.025 mm chun na fuaraitheoirí a choinneáil soiléir. Rinne sé.
CÉARD A BHEIDH SEO DO Stáisiúin Hidreachumhachtaigh EILE
1.Oibríonn socraitheoirí feadáin claonta le haghaidh uisce fuaraithe tionsclaíoch -, ní hamháin le haghaidh cóireála uisce óil. Tá an sprioc feidhmíochta difriúil (bain na cáithníní garbha, ná bain amach soiléireacht fo-NTU), ach tá na prionsabail hiodrálacha comhionann.
2.Braitheann rogha ábhar ar an iarratas. D'oibrigh honeycomb páipéir ar feadh ceithre bliana ag 40,000 yuan. Mhair alúmanam naoi mbliana (agus comhaireamh) ag 120,000 yuan. I gcás suiteálacha an lae inniu, tairgeann PVC agus PP meántalamh marthanachta costais nach bhféadfadh páipéar ná alúmanam a bheith mar a chéile i 1975.
3.Féadann umar amháin róbheag iontaofacht oibriúcháin a sheachadadh má tá an sprioc deartha sainithe i gceart. Ba é umar Bapanxia leath an limistéir riachtanach - ach toisc go raibh an sprioc cosanta níos fuaire, ní soiléireacht foirfe, d'éirigh leis.
4.Maidir le stáisiúin hidreachumhachta ar aibhneacha ualaithe-dríodair, cuireann socraitheoirí feadáin chlaonta meala le castacht theicniúil íseal, le costas íseal, le dríodrú tapa, agus le lorg beag - buntáistí atá thar a bheith luachmhar nuair a bhíonn srian spáis ar shuíomh an stáisiúin.
